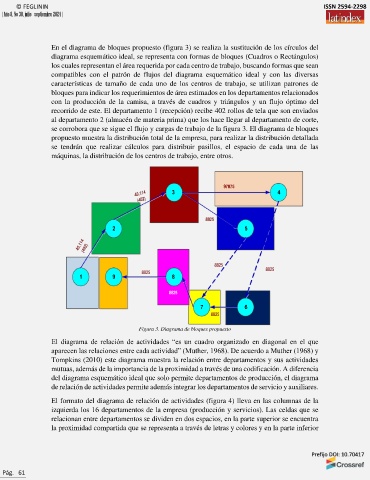

En el diagrama de bloques propuesto (figura 3) se realiza la sustitución de los círculos del
diagrama esquemático ideal, se representa con formas de bloques (Cuadros o Rectángulos)
los cuales representan el área requerida por cada centro de trabajo, buscando formas que sean
compatibles con el patrón de flujos del diagrama esquemático ideal y con las diversas
características de tamaño de cada uno de los centros de trabajo, se utilizan patrones de
bloques para indicar los requerimientos de área estimados en los departamentos relacionados
con la producción de la camisa, a través de cuadros y triángulos y un flujo óptimo del
recorrido de este. El departamento 1 (recepción) recibe 402 rollos de tela que son enviados
al departamento 2 (almacén de materia prima) que los hace llegar al departamento de corte,
se corrobora que se sigue el flujo y cargas de trabajo de la figura 3. El diagrama de bloques
propuesto muestra la distribución total de la empresa, para realizar la distribución detallada
se tendrán que realizar cálculos para distribuir pasillos, el espacio de cada una de las
máquinas, la distribución de los centros de trabajo, entre otros.

Figura 3. Diagrama de bloques propuesto

El diagrama de relación de actividades “es un cuadro organizado en diagonal en el que
aparecen las relaciones entre cada actividad” (Muther, 1968). De acuerdo a Muther (1968) y
Tompkins (2010) este diagrama muestra la relación entre departamentos y sus actividades
mutuas, además de la importancia de la proximidad a través de una codificación. A diferencia
del diagrama esquemático ideal que solo permite departamentos de producción, el diagrama
de relación de actividades permite además integrar los departamentos de servicio y auxiliares.

El formato del diagrama de relación de actividades (figura 4) lleva en las columnas de la
izquierda los 16 departamentos de la empresa (producción y servicios). Las celdas que se
relacionan entre departamentos se dividen en dos espacios, en la parte superior se encuentra
la proximidad compartida que se representa a través de letras y colores y en la parte inferior
