| Año 7, No 28, enero – marzo 2024 |

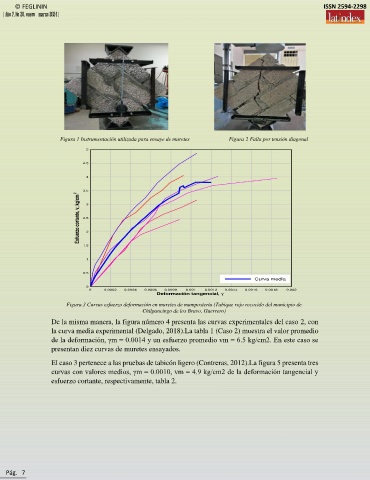

Figura 1 Instrumentación utilizada para ensaye de muretes Figura 2 Falla por tensión diagonal
5

4.5

4

3.5
Esfuerzo cortante, v, kg/cm 2 2.5 3 2

1.5

1

0.5
Curva media
0
0 0.0002 0.0004 0.0006 0.0008 0.001 0.0012 0.0014 0.0016 0.0018 0.002
Deformación tangencial, 
Figura.3 Curvas esfuerzo deformación en muretes de mampostería (Tabique rojo recocido del municipio de
Chilpancingo de los Bravo, Guerrero)
De la misma manera, la figura número 4 presenta las curvas experimentales del caso 2, con
la curva media experimental (Delgado, 2018).La tabla 1 (Caso 2) muestra el valor promedio
de la deformación, γm = 0.0014 y un esfuerzo promedio vm = 6.5 kg/cm2. En este caso se
presentan diez curvas de muretes ensayados.

El caso 3 pertenece a las pruebas de tabicón ligero (Contreras, 2012).La figura 5 presenta tres
curvas con valores medios, γm = 0.0010, vm = 4.9 kg/cm2 de la deformación tangencial y
esfuerzo cortante, respectivamente, tabla 2.
