| Año 7, No 28, enero – marzo 2024 |

30

Esfuerzo normal ,  , kg/cm 2 15
25

20

10

5
Curva media
0
0 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 0.004 0.0045
Deformación normal, 

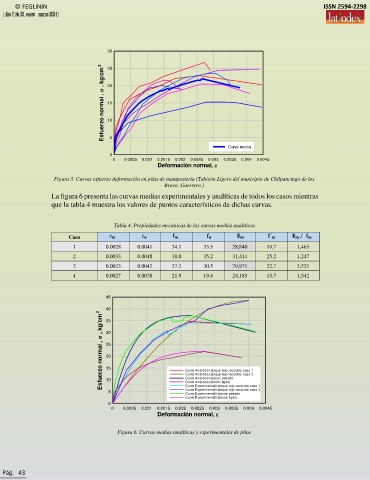

Figura 5. Curvas esfuerzo deformación en pilas de mampostería (Tabicón Ligero del municipio de Chilpancingo de los
Bravo, Guerrero.)
La figura 6 presenta las curvas medias experimentales y analíticas de todos los casos mientras
que la tabla 4 muestra los valores de puntos característicos de dichas curvas.

Tabla 4. Propiedades mecánicas de las curvas medias analíticas

Caso ɛ ɛ ´ /
1 0.0028 0.0041 34.1 33.5 28,840 19.7 1,465
2 0.0033 0.0048 38.0 35.2 31,414 25.2 1,247
3 0.0023 0.0042 37.2 30.5 79,971 22.7 3,521
4 0.0027 0.0038 21.9 19.4 24,185 15.7 1,542

45

40
35

30
Esfuerzo normal ,  , kg/cm 2 25

20
15 Curva Analitica tabique rojo recocido caso 1
Curva Analitica tabique rojo recocido caso 2
10 Curva Analitica tabicón pesado
Curva Analitica tabicón ligero
Curva Experimental tabique rojo recocido caso 1
5 Curva Experimental tabique rojo recocido caso 2
Curva Experimental tabicón pesado
Curva Experimental tabicón ligero
0
0 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 0.004 0.0045
Deformación normal, 

Figura 6. Curvas medias analíticas y experimentales de pilas
